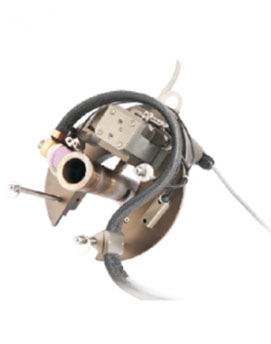

開放式全位置管管焊槍

• 簡介： 該焊槍是專為管/管TIG焊接設計的專用焊槍?zhuān)m用于一般 形式的管/管自動化焊接。可焊接碳鋼、不銹鋼等各種管/管對 接。可選擇采用填絲或自熔兩種方式。

咨詢熱線：18601637677

詳細描述

產品概述

該焊槍是專為管/管TIG焊接設計的專用焊槍?zhuān)m用于一般 形式的管/管自動化焊接。可焊接碳鋼、不銹鋼等各種管/管對 接。可選擇采用填絲或自熔兩種方式。可選配TB1501—體式送絲 機或HWT4A外部送絲機，并具有弧長橫擺功能。可與AW400程控焊接電源配套使用，可精密實現全位置TIG管/管焊接， 焊接結果重現性高，可達到理想的焊接效果。主要應用于化 工、食品、工程安裝、鍋爐、軍工和核電等行業。



技術參數

	TOA77	TOA130	TOA180	TOA230	TOA320
可焊材質	碳鋼、不銹鋼	碳鋼、不銹鋼	碳鋼、不銹鋼	碳鋼、不銹鋼	碳鋼、不銹鋼
可焊管徑	內夾鉗： Φ19.05～Φ45 （3/4″～13/4″）	內夾鉗： Φ38.1～Φ76 （1 1/2″～3″）	內夾鉗： Φ50.8～Φ114.3 （2″～4 1/2″）	內夾鉗： Φ120～Φ178 （4 1/2″～7")	內夾鉗： Φ150～Φ230 （6″～9″）
可焊管徑	外夾鉗： Φ45～Φ77 （1 3/4″～3″）	外夾鉗： Φ76～Φ130 （3″～5″）	外夾鉗： Φ114.3～Φ180 （4 1/2″～7″）	外夾鉗： Φ178～Φ230 （7″～9″）	外夾鉗： Φ230～Φ324 （9″～12 3/4″）
鎢極直徑	Φ2.4、Φ3.2	Φ2.4、Φ3.2	Φ2.4、Φ3.2	Φ2.4、Φ3.2	Φ2.4、Φ3.2
旋轉速度	0.19～3.8	0.11～2.2	0.09～1.8	0.05～1.0	0.026～0.52
保護氣體	氬氣	氬氣	氬氣	氬氣	氬氣
冷卻方式	水冷	水冷	水冷	水冷	水冷
冷卻流量（ml/min）	≥300	≥300	≥300	≥300	≥300
橫擺寬度	20	40	40	40	40
弧長高度	40	40	40	40	40
焊絲直徑	Φ1.0（標配）	Φ1.0（標配）	Φ1.0（標配）	Φ1.0（標配）	Φ1.0（標配）
最大送絲速度 （mm/min）	1800	1800	1800	1800	1800
主要尺寸
A	220	300	375	425	550
B	180	235	285	300	315
C	112～132	156～196	184～224	195～235	230～270
D	92	165	225	250	297
E	82	132	182	232	328
F	320	400	525	570	680
重  量 （kg）	5.5(不含電纜)	10.8(不含電纜)	19.5(不含電纜)	21.5(不含電纜)	36(不含電纜)
外形尺寸	370×220×320	435×300×400	445×375×525	465×425×570	430×610×680
